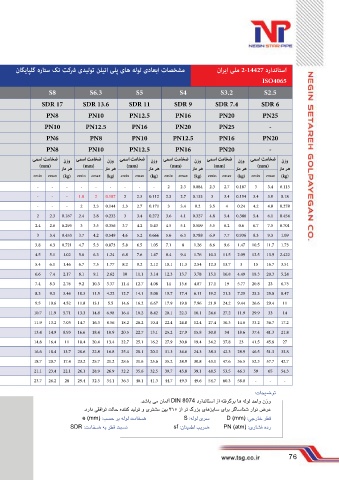

ناگیاپلگ هراتس کت تکشر یدیلوت نلیتا یلپ یاه هلول یداعبا تاصخشم ناریا یلم 2�14427 درادناتسا
ISO4065

هلول یسر S20 S16 S12.5 S10 S8 S6.3 S5 S4 S3.2 S2.5

تماخض هب رطق تبسن SDR41 SDR33 SDR26 SDR21 SDR 17 SDR 13.6 SDR 11 SDR 9 SDR 7.4 SDR 6
PE80 PN3.2 PN4 PN5 PN6 PN8 PN10 PN12.5 PN16 PN20 PN25
Sf=1.25
PE100 PN4 PN5 PN6 PN8 PN10 PN12.5 PN16 PN20 PN25 �

PE80 PN2.5 PN3.2 PN4 PN5 PN6 PN8 PN10 PN12.5 PN16 PN20
Sf=1.6
PE100 PN3.2 PN4 PN5 PN6 PN8 PN10 PN12.5 PN16 PN20 �
یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض یمسا تماخض
یجراخ رطق راون ضرع ثرکادح )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو )mm( نزو
رگاسانش ینهپود ترم ره ترم ره ترم ره ترم ره ترم ره ترم ره ترم ره ترم ره ترم ره ترم ره
Dmin Dmax emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg( emin emax )kg(
16 16.3 3 ثرکادح 1.2 - - - - - - - - - - - - - - - - - - - - - 2 2.3 0.084 2.3 2.7 0.107 3 3.4 0.115
20 20.3 3 ثرکادح 1.2 - - - - - - - - - - - - - - - 1.8 2 0.107 2 2.3 0.112 2.3 2.7 0.133 3 3.4 0.154 3.4 3.9 0.18
25 25.3 3 ثرکادح 1.2 - - - - - - - - - - - - - - - 2 2.3 0.144 2.3 2.7 0.171 3 3.4 0.2 3.5 4 0.24 4.2 4.8 0.278
32 32.3 5-3 1.2 - - - - - - - - - - - - 2 2.3 0.187 2.4 2.8 0.232 3 3.4 0.272 3.6 4.1 0.327 4.8 5.4 0.386 5.4 6.1 0.454
40 40.4 5-3 1.4 - - - - - - - - - 2 2.3 0.239 2.4 2.8 0.295 3 3.5 0.356 3.7 4.2 0.43 4.5 5.1 0.509 5.5 6.2 0.6 6.7 7.5 0.701

50 50.4 5-3 1.4 - - - - - - 2 2.3 0.314 2.4 2.8 0.374 3 3.4 0.453 3.7 4.2 0.549 4.6 5.2 0.666 5.6 6.3 0.788 6.9 7.7 0.936 8.3 9.3 1.09
63 63.4 5-3 1.5 - - - 2 2.3 0.399 2.5 2.9 0.494 3 3.4 0.58 3.8 4.3 0.721 4.7 5.3 0.873 5.8 6.5 1.05 7.1 8 1.26 8.6 9.6 1.47 10.5 11.7 1.73
75 75.5 5-3 1.6 - - - 2.3 2.6 0.551 2.9 3.3 0.675 3.6 4.1 0.828 4.5 5.1 1.02 5.6 6.3 1.24 6.8 7.6 1.47 8.4 9.4 1.76 10.3 11.5 2.09 12.5 13.9 2.422
90 90.6 10-5 1.8 - - - 2.8 3.2 0.791 3.5 4 0.978 4.3 4.9 1.18 5.4 6.1 1.46 6.7 7.5 1.77 8.2 9.2 2.12 10.1 11.3 2.54 12.3 13.7 3 15 16.7 3.51
110 110.7 10-5 2.2 - - - 3.4 3.9 1.17 4.2 4.8 1.43 5.3 6 1.77 6.6 7.4 2.17 8.1 9.1 2.62 10 11.1 3.14 12.3 13.7 3.78 15.1 16.8 4.49 18.3 20.3 5.24
125 125.8 10-5 2.5 - - - 3.9 4.4 1.51 4.8 5.4 1.84 6 6.7 2.27 7.4 8.3 2.76 9.2 10.3 3.37 11.4 12.7 4.08 14 15.6 4.87 17.1 19 5.77 20.8 23 6.75
140 140.9 10-5 2.8 - - - 4.3 4.9 1.88 5.4 6.1 2.32 6.7 7.5 2.83 8.3 9.3 3.46 10.3 11.5 4.22 12.7 14.1 5.08 15.7 17.4 6.11 19.2 21.3 7.25 23.3 25.8 8.47

160 161 10-5 3.2 4 4.5 2 4.9 5.5 2.42 6.2 7 3.04 7.7 8.6 3.72 9.5 10.6 4.52 11.8 13.1 5.5 14.6 16.2 6.67 17.9 19.8 7.96 21.9 24.2 9.44 26.6 29.4 11
180 181.1 10-5 3.6 4.4 5 2.49 5.5 6.2 3.07 6.9 7.7 3.79 8.6 9.6 4.67 10.7 11.9 5.71 13.3 14.8 6.98 16.4 18.2 8.42 20.1 22.3 10.1 24.6 27.2 11.9 29.9 33 14
200 201.2 12-5 4 4.9 5.5 3.05 6.2 6.9 3.84 7.7 8.6 4.69 9.6 10.7 5.78 11.9 13.2 7.05 14.7 16.3 8.56 18.2 20.2 10.4 22.4 24.8 12.4 27.4 30.3 14.8 33.2 36.7 17.2
225 226.4 12-5 4.5 5.5 6.2 3.86 6.9 7.7 4.77 8.6 9.6 5.89 10.8 12 7.3 13.4 14.9 8.93 16.6 18.4 10.9 20.5 22.7 13.1 25.2 27.9 15.8 30.8 34 18.6 37.4 41.3 21.8
250 251.5 12-5 5 6.2 6.9 4.83 7.7 8.6 5.92 9.6 10.7 7.3 11.9 13.2 8.93 14.8 16.4 11 18.4 20.4 13.4 22.7 25.1 16.2 27.9 30.8 19.4 34.2 37.8 23 41.5 45.8 27
280 281.7 12-5 9.8 6.9 7.6 5.98 8.6 9.5 7.40 10.7 11.9 9.1 13.4 14.9 11.3 16.6 18.4 13.7 20.6 22.8 16.8 25.4 28.1 20.3 31.3 34.6 24.3 38.3 42.3 28.9 46.5 51.3 33.8
315 316.9 12-5 11.1 7.7 8.6 7.52 9.7 10.8 9.37 12.1 13.5 11.6 15 16.6 14.2 18.7 20.7 17.4 23.2 25.7 21.2 28.6 31.6 25.6 35.2 38.9 30.8 43.1 47.6 36.5 52.3 57.7 42.7
355 357.2 - 12.5 8.7 9.7 9.55 10.9 12.1 11.8 13.6 15.1 14.6 16.9 18.7 18 21.1 23.4 22.1 26.1 28.9 26.9 32.2 35.6 32.5 39.7 43.8 39.1 48.5 53.5 46.3 59 65 54.3
400 402.4 - 14 9.8 10.9 12.1 12.3 13.7 15.1 15.3 17 18.6 19.1 21.2 22.9 23.7 26.2 28 29.4 32.5 34.1 36.3 40.1 41.3 44.7 49.3 49.6 54.7 60.3 58.8 - - -

:تاحیضوت
.دشاب یم ناملآ DIN 8074 درادناتسا زا هتفرگرب اه هلول دحاو نزو
.دراد یقفاوت تلاح هدننك دیلوت و یرتشم نیب 315 زا رت گرزب یاهزیاس یارب رگاسانش راون ضرع
e )mm( :بسح رب هلول تماخض S :هلول یرس D )mm( :یجراخ رطق
SDR :تماخض هب رطق تبسن sf :نانیمطا بیرض PN )atm( :یراشف هدر
